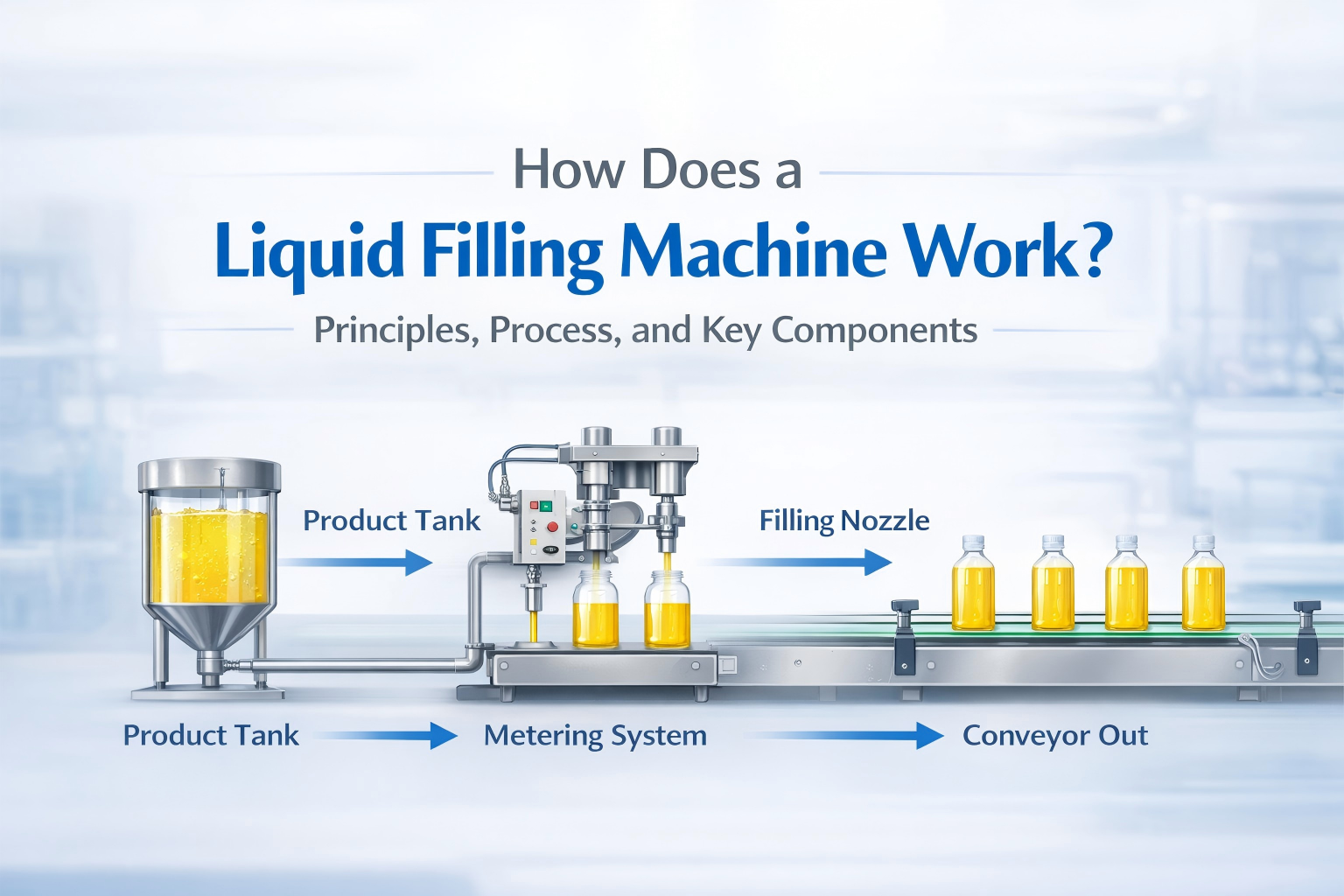

Wie funktioniert eine Flüssigkeitsfüllmaschine? Prinzipien, Prozess und Schlüsselkomponenten

Flüssigkeitsabfüllmaschinen werden häufig in Branchen wie Lebensmittel-, Getränke-, Pharma-, Kosmetik- und Chemieverpackungen eingesetzt. Unabhängig davon, ob es sich bei dem Produkt um Wasser, Sirup, Öl, Reinigungsmittel, Lotion oder Shampoo handelt, ist das Ziel einer Abfüllmaschine dasselbe: eine kontrollierte Flüssigkeitsmenge in jeden Behälter genau, effizient und gleichmäßig zu liefern.

Allerdings funktionieren nicht alle Abfüllmaschinen gleich. Unterschiedliche Produkte haben unterschiedliche Fließeigenschaften und unterschiedliche Produktionslinien haben unterschiedliche Geschwindigkeits-, Genauigkeits- und Hygieneanforderungen. Deshalb ist es wichtig, das Funktionsprinzip einer Flüssigkeitsabfüllmaschine zu verstehen, bevor Sie die Ausrüstung für Ihre Produktionslinie auswählen.

In diesem Leitfaden erklären wir die Funktionsweise einer Flüssigkeitsabfüllmaschine, den grundlegenden Abfüllprozess, die beteiligten Schlüsselkomponenten, verschiedene Abfüllprinzipien und die Faktoren, die die Abfüllgenauigkeit beeinflussen.

Schlüssel zum Mitnehmen

Wenn Sie verstehen möchten, wie eine Flüssigkeitsabfüllmaschine funktioniert, konzentrieren Sie sich auf diese Kernpunkte:

• Eine Flüssigkeitsabfüllmaschine steuert, wie das Produkt vom Lagertank zum Behälter gelangt

• Das Funktionsprinzip hängt von der Füllmethode ab, z. B. Schwerkraft-, Kolben-, Pumpen-, Überlauf- oder Nettogewichtsfüllung

• Die Füllgenauigkeit wird durch das Produkt, das Maschinendesign, die Einstellungen und die Betriebsbedingungen beeinflusst

Das Verständnis dieser Grundlagen kann Ihnen bei der Auswahl der richtigen Maschine helfen, die Füllkonsistenz verbessern und Produktionsprobleme reduzieren.

Was ist das Funktionsprinzip einer Flüssigkeitsfüllmaschine?

Das Funktionsprinzip einer Flüssigkeitsabfüllmaschine ist im Prinzip einfach: Die Maschine überführt mithilfe einer kontrollierten Abfüllmethode eine bestimmte Flüssigkeitsmenge aus einer Produktquelle in einen Behälter.

In der Praxis umfasst der Prozess mehrere aufeinander abgestimmte Schritte. Die Maschine muss den Behälter erkennen, ihn richtig positionieren, den Produktfluss steuern, die Befüllung im richtigen Moment stoppen und den gefüllten Behälter zur nächsten Verpackungsstufe weiterbewegen.

Je nach Maschinentyp kann die Befüllung gesteuert werden durch:

• Volumen

• Flüssigkeitsstand

• Druck

• Time

• Gewicht

Beispielsweise steuert eine Kolbenfüllmaschine das Produkt mithilfe eines Kolbenzylinders, um ein abgemessenes Volumen abzugeben, während eine Nettogewichtsfüllmaschine mithilfe von Wiegesensoren die Befüllung stoppt, wenn das Zielgewicht erreicht ist.

Das Funktionsprinzip basiert im Kern auf drei Funktionen:

1. Produktversorgung

2. Volumen- oder Mengenkontrolle

3. Präzise Entleerung in den Behälter

Grundlegender Flüssigkeitsfüllprozess Schritt für Schritt

Obwohl die Maschinenkonstruktionen unterschiedlich sind, folgen die meisten Flüssigkeitsabfüllsysteme einem ähnlichen Produktionsablauf.

Schritt 1: Behälterzuführung

Leere Flaschen oder Behälter werden der Abfüllmaschine manuell oder per Förderband zugeführt. In automatischen Linien ist dieser Schritt normalerweise mit einem Flaschenaufteiler oder einem Fördersystem verbunden.

Schritt 2: Containerpositionierung

Die Maschine positioniert jede Flasche unter dem Füllstutzen. Sensoren oder mechanische Führungen sorgen dafür, dass der Behälter vor Beginn der Befüllung richtig ausgerichtet ist.

Schritt 3: Produktlieferung

Flüssiges Produkt wird von einem Tank, Trichter oder Lagerbehälter über Rohre oder Pumpen zum Abfüllsystem befördert.

Schritt 4: Messung oder Steuerung

Die Maschine misst die einzufüllende Flüssigkeitsmenge. Dies kann durch Kolbenverschiebung, Pumpenrotation, zeitgesteuerten Durchfluss, Überlaufniveau oder Wiegesteuerung erfolgen.

Schritt 5: Befüllen

Der Füllstutzen gibt das Produkt in den Behälter ab. Abhängig von der Flüssigkeit kann die Düse so ausgelegt sein, dass Tropfen, Spritzer oder Schaumbildung reduziert werden.

Schritt 6: Füllstopp

Sobald das Zielvolumen, der Zielwert oder das Zielgewicht erreicht ist, stoppt die Maschine den Flüssigkeitsfluss.

Schritt 7: Entlassung und Überführung

Die gefüllten Behälter gelangen in die nächste Phase, wie zum Beispiel Verschließen, Etikettieren, Induktionsversiegeln oder Kartonieren.

Schlüsselkomponenten, die am Abfüllprozess beteiligt sind

Eine Flüssigkeitsabfüllmaschine hängt von der Zusammenarbeit mehrerer Schlüsselkomponenten ab. Jeder Teil spielt eine Rolle bei der Füllleistung, Geschwindigkeit und Genauigkeit.

Hauptkomponenten einer Flüssigkeitsfüllmaschine

Komponente	Funktion
Produkttank oder Trichter	Speichert die Flüssigkeit vor dem Befüllen
Pumpen- oder Kolbensystem	Bewegt und dosiert die Flüssigkeit
Fülldüse	Spendet Flüssigkeit in Behälter
Ventile	Steuert den Produktfluss ein- und ausschalten
Sensoren	Erkennt Flaschen, Position oder Füllbedingungen
Fördersystem	Bewegt Flaschen durch die Maschine
SPS / Bedienfeld	Steuert Maschineneinstellungen und -betrieb
Rahmen- und Stützstruktur	Hält die Maschinenkomponenten sicher

Produkttank oder Trichter

Hier wird die Flüssigkeit gelagert, bevor sie in Behälter umgefüllt wird. Bei einigen Systemen steht der Tank unter Druck oder ist mit einer Füllstandskontrolle ausgestattet.

Pumpen- oder Kolbensystem

Dies ist einer der wichtigsten Teile der Maschine. Sie bestimmt, wie sich das Produkt bewegt und wie die Füllmenge gesteuert wird.

Fülldüse

Die Düse leitet Flüssigkeit in die Flasche. Das Düsendesign kann sich auf die Tropfschutzleistung, die Schaumkontrolle und die Füllgeschwindigkeit auswirken.

Ventile

Ventile öffnen und schließen, um den Flüssigkeitsfluss zu regulieren. Abgenutzte oder schlecht angepasste Ventile können zu Undichtigkeiten oder einer ungenauen Befüllung führen.

Sensoren

Sensoren werden verwendet, um das Vorhandensein, die Positionierung und andere Betriebsbedingungen von Flaschen zu erkennen. In der automatischen Produktion ist eine genaue Erkennung unerlässlich.

Fördersystem

Bei automatischen Systemen transportiert das Förderband die Behälter durch den Abfüllbereich und in die nächste Verpackungsstufe.

SPS und Steuerungssystem

Das Steuerungssystem ermöglicht es dem Bediener, Füllvolumen, Geschwindigkeit, Timing und Maschinenparameter anzupassen. In modernen Maschinen können auch Rezepturen für unterschiedliche Flaschengrößen und Produkte hinterlegt sein.

Wie verschiedene Füllprinzipien funktionieren

Je nach Produkt und Produktionsanforderung nutzen unterschiedliche Abfüllmaschinen unterschiedliche Prinzipien.

Prinzip der Schwerkraftfüllung

Die Schwerkraftfüllung beruht auf dem natürlichen Flüssigkeitsfluss aus einem höher gelegenen Produkttank in die Flasche.

So funktioniert es:

• Über dem Füllstutzen wird Flüssigkeit gespeichert

• Das Ventil öffnet sich

• Das Produkt fließt durch die Schwerkraft nach unten

• Der Fluss stoppt, wenn das Zielvolumen oder der zeitgesteuerte Zyklus abgeschlossen ist

Am besten für:

• Wasser

• Dünne Flüssigkeiten

• Produkte mit niedriger Viskosität

Prinzip der Kolbenfüllung

Beim Kolbenfüllen wird mit einem Kolben eine abgemessene Produktmenge in einen Zylinder gesaugt und dann in die Flasche gedrückt.

So funktioniert es:

• Der Kolben fährt zurück und saugt Produkt an

• Der Kolben bewegt sich vorwärts

• Das abgemessene Produkt wird durch die Düse ausgetragen

• Der Zyklus wiederholt sich für jede Flasche

Am besten für:

• Sirup

• Honig

• Shampoo

• Creme

• Sauce

Pumpenfüllprinzip

Bei der Pumpenbefüllung wird eine Pumpe verwendet, um das Produkt vom Tank zur Düse zu transportieren.

So funktioniert es:

• Die Pumpe startet und fördert das Produkt

• Die Maschine steuert die Ausgabe nach Zeit, Impulszahl oder Rotation

• Die Befüllung stoppt, wenn der eingestellte Wert erreicht ist

Am besten für:

• Wasser

• Öl

• Waschmittel

• Lotion

• Mittelviskose Flüssigkeiten

Überlauffüllprinzip

Von der Überlauffüllung spricht man, wenn alle Flaschen den gleichen sichtbaren Füllstand haben müssen.

So funktioniert es:

• Produkt fließt in die Flasche

• Überschüssige Flüssigkeit kehrt über einen Überlaufweg zurück

• Der sichtbare Füllstand bleibt flaschenübergreifend konstant

Am besten für:

• Transparente Flaschen

• Wasserähnliche Flüssigkeiten

• Produkte, bei denen es auf das Aussehen im Regal ankommt

Prinzip der Nettogewichtsfüllung

Bei der Nettogewichtsabfüllung wird die Füllmenge über ein Wiegesystem kontrolliert.

So funktioniert es:

• Die Flasche wird auf eine Waage gestellt

• Produkt fließt in die Flasche

• Die Maschine überwacht das Gewicht in Echtzeit

• Die Befüllung stoppt, wenn das Zielgewicht erreicht ist

Am besten für:

• Speiseöl

• Chemische Flüssigkeiten

• Hochwertige Produkte werden nach Gewicht verkauft

Was beeinflusst die Füllgenauigkeit?

Die Abfüllgenauigkeit ist einer der wichtigsten Leistungsindikatoren für eine Flüssigkeitsabfüllmaschine. Selbst eine gute Maschine kann instabile Ergebnisse liefern, wenn die Betriebsbedingungen nicht richtig kontrolliert werden.

Hauptfaktoren, die die Füllgenauigkeit beeinflussen

• Flüssigkeitsviskosität
  Dicke oder dünne Flüssigkeiten fließen unterschiedlich und erfordern möglicherweise unterschiedliche Füllmethoden.

• Temperaturänderungen
  Die Temperatur kann die Produktviskosität ändern, insbesondere bei Ölen, Sirupen, Gelen und Cremes.

• Luftdruckstabilität
  Pneumatiksysteme benötigen einen stabilen Luftdruck, um eine gleichmäßige Bewegung aufrechtzuerhalten.

• Pumpen- oder Kolbenkalibrierung
  Eine falsche Kalibrierung kann zu Über- oder Unterfüllung führen.

• Ventilzustand
  Abgenutzte Ventile können undicht sein oder den Produktfluss nicht präzise stoppen.

• Düsendesign
  Eine schlechte Düsenauswahl kann zu Tropfen, Schaumbildung oder Spritzern führen.

• Flaschenkonsistenz
  Unregelmäßige Flaschenabmessungen können die Füllposition und das Erscheinungsbild beeinflussen.

• Zu hohe Maschinengeschwindigkeit
  kann zu einer Verringerung der Konsistenz führen, insbesondere bei schaumigen oder viskosen Flüssigkeiten.

Kurzreferenztabelle

Faktor	Mögliche Auswirkung auf
Viskositätsänderung	Inkonsistente Lautstärke
Temperaturschwankungen	Strömungsinstabilität
Schlechte Kalibrierung	Überfüllung oder Unterfüllung
Ventil verschlissen	Tropfen oder Auslaufen
Falsche Düse	Schaum, Spritzer, langsames Füllen
Fehlausrichtung des Förderers	Fehler bei der Flaschenpositionierung

Automatischer vs. halbautomatischer Arbeitsprozess

Auch der Arbeitsablauf unterscheidet sich je nachdem, ob es sich um eine automatische oder halbautomatische Maschine handelt.

die Art der Füllung	Wie es funktioniert	Geeignet für
Halbautomatische Flüssigkeitsfüllmaschine	Der Bediener platziert die Flaschen manuell, beginnt mit dem Befüllen und entnimmt die gefüllten Flaschen	Kleine Chargen, flexible Produktion, geringere Budgets
Automatische Flüssigkeitsfüllmaschine	Die Flaschen werden automatisch über ein Förderband transportiert, die Abfüllzyklen werden von der Maschine gesteuert und die Ausgabe erfolgt kontinuierlich	Mittlere bis große Produktion, integrierte Linien, höhere Effizienz

Halbautomatischer Prozess

In einem halbautomatischen Setup:

• Der Bediener platziert die Flasche

• Der Bediener startet den Füllzyklus per Schalter oder Pedal

• Die Maschine füllt den Behälter

• Der Bediener entnimmt die Flasche

Dies eignet sich für kleinere Betriebe und häufige Produktwechsel.

Automatischer Prozess

Bei einem automatischen Setup:

• Flaschen bewegen sich automatisch in Position

• Sensoren erkennen das Vorhandensein einer Flasche

• Die Befüllung startet automatisch

• Gefüllte Flaschen gelangen direkt zum Verschließen oder Etikettieren

Dies ist effizienter bei der Produktion mit hohem Ausstoß und verringert die Abhängigkeit von Arbeitskräften.

Häufige Probleme im Zusammenhang mit dem Funktionsprinzip

Das Verständnis des Funktionsprinzips einer Flüssigkeitsabfüllmaschine hilft auch dabei, häufige Betriebsprobleme zu erkennen.

Häufige Probleme

• Ungenaues Füllvolumen.
  Kann durch schlechte Kalibrierung, instabile Viskosität oder verschlissene Dosierteile verursacht werden

• Tropfen nach dem Befüllen.
  Hängt häufig mit der Düsenkonstruktion, dem Ventilverschleiß oder dem Verziehen des Produkts zusammen

• Schaumbildung beim Befüllen
  tritt normalerweise auf, wenn die Befüllgeschwindigkeit zu hoch ist oder die Düsenposition nicht geeignet ist

• Fehlausrichtung der Flasche
  Verursacht durch Probleme mit dem Förderband, Führungsschienenproblemen oder Sensorfehlern

• Düsenverstopfungen
  können bei viskosen Produkten, Rückständen oder unzureichender Reinigung auftreten

• Maschine startet nicht.
  Mögliche Ursachen sind elektrische Probleme, Not-Aus-Aktivierung oder Probleme mit der Luftversorgung

Grundlegende Tipps zur Fehlerbehebung

• Überprüfen Sie die Luftversorgung und den Stromstatus

• Fülldüsen und Ventile prüfen

• Bestätigen Sie die Viskosität und Temperatur des Produkts

• Kalibrieren Sie die Fülleinstellung neu

• Überprüfen Sie die Positionierung der Flasche und die Sensorerkennung

• Reinigen Sie die produktberührten Teile regelmäßig

Abschluss

Wie funktioniert also eine Flüssigkeitsabfüllmaschine? Vereinfacht ausgedrückt nutzt es eine kontrollierte Methode, um eine bestimmte Flüssigkeitsmenge aus einer Produktquelle in einen Behälter zu überführen. Das genaue Funktionsprinzip hängt vom Maschinentyp, den Produkteigenschaften und der Abfüllanforderung ab.

Schwerkraft-, Kolben-, Pumpen-, Überlauf- und Nettogewichtsfüllsysteme funktionieren alle unterschiedlich, haben aber das gleiche Ziel: genaue, stabile und effiziente Flüssigkeitsverpackung. Der Abfüllprozess hängt von der richtigen Koordination zwischen Tank, Dosiersystem, Düse, Ventil, Sensoren, Förderband und Steuerungssystem ab.

Wenn Sie das Abfüllprinzip und die Faktoren verstehen, die die Maschinenleistung beeinflussen, wird es viel einfacher, die richtige Abfülllösung für Ihr Produkt und Ihre Produktionslinie auszuwählen.

Benötigen Sie Hilfe bei der Auswahl einer Flüssigkeitsabfüllmaschine basierend auf Ihrem Produkttyp, Ihrer Viskosität, Ihrer Flaschengröße und Ihrer Produktionsgeschwindigkeit? Kontaktieren Sie uns für eine geeignete Empfehlung für eine Fülllösung.

FAQ

Wie steuert eine Flüssigkeitsfüllmaschine das Füllvolumen?

Eine Flüssigkeitsfüllmaschine kann die Befüllung je nach Maschinendesign und Anwendung nach Volumen, Zeit, Druck, Füllstand oder Gewicht steuern.

Was ist das gängigste Arbeitsprinzip für viskose Flüssigkeiten?

Die Kolbenfüllung ist eines der am häufigsten verwendeten Prinzipien für viskose Flüssigkeiten, da sie eine präzise Volumenkontrolle ermöglicht.

Warum ist die Füllgenauigkeit manchmal instabil?

Eine instabile Füllgenauigkeit kann durch Viskositätsänderungen, Temperaturschwankungen, verschlissene Ventile, schlechte Kalibrierung, Düsenprobleme oder inkonsistente Betriebsbedingungen verursacht werden.

Was ist der Unterschied zwischen Schwerkraftbefüllung und Pumpenbefüllung?

Bei der Schwerkraftbefüllung wird der natürliche Flüssigkeitsfluss genutzt, während bei der Pumpenbefüllung ein Pumpmechanismus zur Förderung und Kontrolle des Produkts zum Einsatz kommt.

Ist eine automatische Flüssigkeitsabfüllmaschine besser als eine halbautomatische?

Es hängt von den Produktionsanforderungen ab. Automatische Maschinen eignen sich besser für höhere Produktionsmengen und integrierte Linien, während halbautomatische Maschinen für kleinere Chargen und flexiblen Betrieb geeignet sind.

Welche Komponente ist in einer Flüssigkeitsabfüllmaschine am wichtigsten?

Es gibt keine einzelne, wichtigste Komponente, aber das Pumpen- oder Kolbensystem, die Düse, das Ventil und das Steuersystem haben alle einen großen Einfluss auf die Füllleistung und -genauigkeit.
