Bei der aseptischen Flüssigkeitsverpackung steht viel auf dem Spiel. Geringe Abweichungen in der Dosiergenauigkeit oder längere Formatwechsel führen direkt zu kostspieligen Produktausbeuteverlusten und einer beeinträchtigten Chargenintegrität. Bei der Verarbeitung hochwertiger Biologika oder empfindlicher Impfstoffe schmälert bereits der Bruchteil eines Milliliters Überfüllung die Rentabilität. Eine Unterfüllung führt zur Ablehnung von Chargen. Entwicklungs- und Beschaffungsteams stehen unter ständiger betrieblicher Spannung. Sie müssen den Durchsatz maximieren und die strenge Einhaltung gesetzlicher Vorschriften einhalten, während Sie gleichzeitig immer vielfältigere Containerformate verwalten.

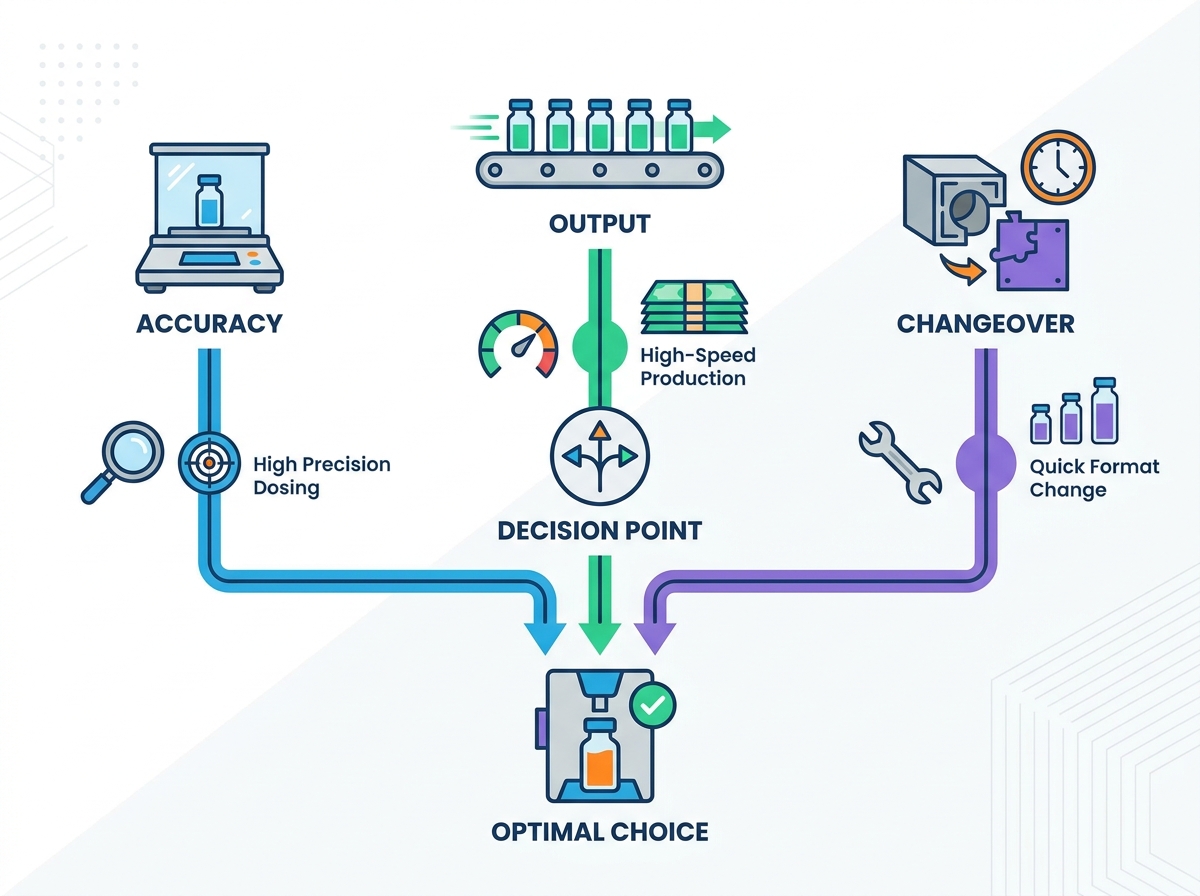

Die Auswahl der richtigen Ausrüstung erfordert einen strengen technischen Bewertungsrahmen. Sie müssen die Maschinenfähigkeiten bewerten, Implementierungsrisiken mindern und die Technologie an Ihren spezifischen Produktionsumfang anpassen. Unabhängig davon, ob Sie eine spezielle Hochgeschwindigkeitslinie oder einen flexiblen Reinraum für mehrere Produkte betreiben, gewährleistet die richtige Abfüllmaschine für Arzneimittelfläschchen eine nahtlose Integration in Ihre Umgebungsbeschränkungen und Validierungsanforderungen.
Genauigkeit bestimmt den Ertrag: Die branchenübliche Dosiergenauigkeit muss zwischen ±0,3 % und ±1 % liegen; Die Auswahl der richtigen Pumpentechnologie (z. B. Peristaltik oder Kolben) ist basierend auf der Flüssigkeitsviskosität, dem Füllvolumen und dem Chargenwert von entscheidender Bedeutung.
Umstellung bestimmt die OEE: Werkzeuglose Formatwechsel, rezeptgesteuerte Automatisierung und integrierte CIP/SIP-Systeme (Clean-in-Place/Sterilize-in-Place) sind für Mehrproduktanlagen zwingend erforderlich, um eine hohe Gesamtanlageneffektivität (Overall Equipment Effectiveness, OEE) aufrechtzuerhalten.
Die Einhaltung von Anhang 1 ist nicht verhandelbar: Moderne Geräte müssen nahtlos in RABS (Restricted Access Barrier Systems) oder Isolatoren integriert werden und die absolute Kontrolle über qualifizierte Umgebungsvariablen und First-Air-Prinzipien gewährleisten.
Combo-Systeme bieten strategische Flexibilität: Der Übergang von dedizierten Einzelformatlinien zu modularen Mehrzweckplattformen (Verarbeitung von Fläschchen, Spritzen und Kartuschen) trägt der Marktverlagerung hin zu personalisierten Medikamenten in kleinen Mengen Rechnung.
Durch die vollständige Linienintegration werden Engpässe gemildert: Echte Ausgabeleistung beruht auf einem kontinuierlichen, synchronisierten Fluss vom vorgeschalteten Waschen und Entpyrogenisieren bis zu den nachgeschalteten Verschließ-, Verschließ- und Etikettiereinheiten.
Die Festlegung betrieblicher Grundlagen ist der erste Schritt bei der Auswahl der Ausrüstung. Produktionsvolumen, Flüssigkeitseigenschaften und Behältergrößen bestimmen die Grundanforderungen. Sie müssen die Viskosität der Flüssigkeit, die Schaumneigung, die Scherempfindlichkeit und die Oberflächenspannung analysieren. Eine hochviskose Suspension erfordert eine völlig andere Pumpenmechanik als ein scherempfindliches wässriges Biologikum. Die Behältergrößen bestimmen auch den Ansatz der mechanischen Handhabung. Die Verarbeitung von 2-ml-Fläschchen mit hoher Geschwindigkeit erfordert präzise Sternräder, um den Kontakt von Glas zu Glas zu verhindern. Bei der Handhabung von 100-ml-Flaschen könnten Hubbalken zum Einsatz kommen.
Die Bewertung von Maschinen durch die Linse des EU-GMP-Anhangs 1 ist obligatorisch. Die moderne aseptische Verarbeitung erfordert die strikte Einhaltung der First-Air-Prinzipien. Das Maschinendesign muss praktikable und nicht praktikable Umweltüberwachungssysteme direkt in die kritische Zone integrieren. Sie müssen aseptische Eingriffe durch automatisierte Systeme abmildern. Automatisierte Integritätstests der Handschuhanschlüsse und Roboterhandhabung reduzieren die menschliche Interaktion. Menschliche Bediener bleiben die Hauptquelle der Reinraumkontamination.
In der Design Qualification (DQ)-Phase müssen kritische Prozessparameter (CPPs) definiert und festgelegt werden. Eine absolute Chargenkontrolle erfordert eine präzise Steuerung der Stickstoffspülung vor und nach dem Befüllen. Der Sauerstoffgehalt im Kopfraum muss innerhalb strenger Toleranzen bleiben, um eine Verschlechterung des Produkts zu verhindern. Die Sitzkraft des Stopfens muss kontinuierlich überwacht werden, um die Integrität des Behälterverschlusses (CCI) sicherzustellen, bevor die Fläschchen die sterile Zone verlassen.
Anlagen stehen häufig vor einem konzeptionellen Kompromiss zwischen Geschwindigkeit und Flexibilität. Spezielle Hochgeschwindigkeitslinien maximieren den Output für einzelne Blockbuster-Produkte. Diese Systeme laufen kontinuierlich mit minimalen Formatänderungen. Flexible Kleinserien- oder Nested-Fläschchen-Systeme legen Wert auf eine schnelle Umstellung. Diese modularen Plattformen dienen klinischen Studien oder der personalisierten Medizin. Die Verarbeitung verschiedener Containertypen in derselben Schicht ist in diesen Umgebungen wertvoller als der bloße Durchsatz.
Produktionsstrategie | Hauptvorteil | Ideale Anwendung | Ausrüstungsfokus |
|---|---|---|---|
Dedizierte Hochgeschwindigkeit | Maximaler Durchsatz und niedrigste Kosten pro Einheit | Kommerzielle Blockbuster-Medikamente, großvolumige Impfstoffe | Rotationskolbenpumpen, kontinuierlich bewegliche Sternräder |
Flexible Kleinserie | Schnelle Umrüstung und Multiformatverarbeitung | Klinische Studien, personalisierte Medizin, CDMOs | Peristaltische Pumpen, robotische Nesthandhabung, Combo-Plattformen |
Akzeptable Toleranzbereiche für die Flüssigkeitsdosierung liegen typischerweise zwischen ±0,3 % und ±1 %. Dies hängt stark vom angestrebten Füllvolumen ab. Bei größeren Volumina werden im Allgemeinen engere prozentuale Toleranzen erreicht. Mikrodosierungen unter 1 ml stellen eine besondere technische Herausforderung dar. Bei der Herstellung von Biologika ist die Einhaltung einer Genauigkeitsschwelle von ±0,5 % obligatorisch. Bei diesen Prozessen werden äußerst hochwertige pharmazeutische Wirkstoffe (APIs) verarbeitet. Selbst mikroskopische Abweichungen wirken sich auf Wirksamkeit und Rentabilität aus.
Die finanziellen Auswirkungen von Dosierungsabweichungen sind schwerwiegend. Eine Überfüllung führt zur Verschenkung teurer Massenprodukte. Dies schmälert die Gewinnspanne einer Produktionskampagne. Eine Unterfüllung führt zur behördlichen Ablehnung und zum Fehlschlagen der Charge. Präzisionsdosiersysteme eliminieren diese Risiken, indem sie den Flüssigkeitsweg vom Ausgleichsbehälter zur Füllnadel genau kontrollieren.
Peristaltische Pumpen dominieren Einweganwendungen und scherempfindliche Biologika. Die Flüssigkeit kommt nur mit dem Einwegschlauch in Kontakt. Dies stellt sicher, dass kein Risiko einer Kreuzkontamination besteht und eine komplexe Reinigungsvalidierung entfällt. Peristaltische Systeme unterliegen Einschränkungen hinsichtlich der Genauigkeit bei hohen Viskositäten. Der Schlauchverschleiß bei langen Produktionsläufen wirkt sich auf die Dosierkonsistenz aus. Sie müssen automatisierte Kalibrierungsprüfungen implementieren.
Rotationskolbenpumpen zeichnen sich durch hohe Geschwindigkeit und hohe Viskosität aus. Sie liefern robuste, wiederholbare Volumina für Suspensionen und dichte Flüssigkeiten. Der Kompromiss erfordert komplexere Reinigungsvalidierungsprotokolle. Ingenieure müssen die mögliche Partikelbildung überwachen, die durch Metall-auf-Metall- oder Keramikreibung im Pumpengehäuse verursacht wird.
Zeit-Druck-Systeme eignen sich für kontinuierliche Durchflussanwendungen und die Massenfertigung. Diese Systeme basieren auf einer hochpräzisen Druckregulierung und Temperaturkontrolle im Flüssigkeitspfad, um genaue Volumina abzugeben. Ihnen fehlen bewegliche Teile innerhalb des Flüssigkeitswegs. Dadurch sind sie produktschonend. Sie erfordern eine ausgefeilte Sensorintegration, um die Genauigkeit bei schwankenden Tankfüllständen aufrechtzuerhalten.
Moderne Abfülllinien erfordern 100 %- oder statistische Tara-/Brutto-Wiegesysteme. Die Implementierung dieser Systeme umfasst spezifische operative Schritte:
Die IPC-Wägezelle wiegt das leere Fläschchen (Tara-Gewicht), bevor es in die Abfüllstation gelangt.
Die Dosierdüse gibt die programmierte Flüssigkeitsmenge in das Fläschchen ab.
Eine zweite Wägezelle wiegt das gefüllte Fläschchen (Bruttogewicht) unmittelbar nach der Dosierung.
Die SPS berechnet das genaue Nettogewicht der abgegebenen Flüssigkeit und vergleicht es mit der Sollvorgabe.
Die automatisierte Rückkopplungsschleife passt den Pumpenhub oder die Abgabezeit für nachfolgende Fläschchen an, wenn sich der Trend den Kontrollgrenzen nähert.
Automatisierte Rückkopplungsschleifen verhindern Abweichungen außerhalb der Spezifikation (OOS), ohne die Abfülllinie anzuhalten. Dies maximiert sowohl den Ertrag als auch die Betriebszeit. Bei hochwertigen Produkten stellt 100 % IPC sicher, dass jeder einzelne Behälter den Spezifikationen entspricht.
Die Ausgabeebenen bestimmen die mechanische Architektur der Maschine. Systeme im Labor- und Klinikmaßstab verarbeiten weniger als 50 Fläschchen pro Minute. Ihr Fokus liegt auf Präzision und schnellem Umrüsten. Mittelgroße Maschinen verarbeiten 50 bis 200 Fläschchen pro Minute. Sie sorgen für ein ausgewogenes Verhältnis zwischen Durchsatz und Formatflexibilität. Kommerzielle Hochgeschwindigkeitslinien produzieren 600 oder mehr Fläschchen pro Minute. Sie sind für kontinuierliche, gezielte Produktionsläufe konzipiert.
Mechanische Handhabungsmechanismen wirken sich bei diesen unterschiedlichen Geschwindigkeiten stark auf die Stabilität der Fläschchen aus. Sternräder und Scrollvorschübe sorgen für kontinuierliche Hochgeschwindigkeitsbewegungen. Wenn sie nicht perfekt synchronisiert sind, besteht die Gefahr eines Glas-zu-Glas-Kontakts. Hubbalken sorgen für eine intermittierende Bewegung, die für eine präzise Dosierung geeignet ist, begrenzen jedoch den Gesamtdurchsatz. Roboternest-Handhabungssysteme heben und positionieren ganze Anordnungen von Fläschchen. Dadurch wird Reibung vermieden und die Stabilität empfindlicher Glasbehälter maximiert.
Bei der halbautomatischen Beladung von Fläschchen müssen die Bediener die Tabletts oder Nester manuell positionieren. Dies führt zu menschlichen Fehlern und erhöht das Kontaminationsrisiko. Der erforderliche Arbeitsaufwand gleicht die geringeren Erstinvestitionen in die Ausrüstung aus. Halbautomatische Systeme eignen sich für die klinische Fertigung in sehr frühen Phasen, lassen sich jedoch nur schwer für die kommerzielle Produktion skalieren.
Vollautomatische Systeme nutzen Entzerrungstische, Roboter-Entstapelung und kontinuierlich zugeführte Sammeltische. Durch diese Mechanismen werden menschliche Bediener aus der kritischen Zone entfernt. Die Automatisierung sorgt für konstante Einspeiseraten. Es reduziert die Partikelbildung und sorgt während des gesamten Prozesses für strenge aseptische Bedingungen.
Eine Abfüllmaschine kann nicht isoliert arbeiten. Sie müssen die kritischen physischen und SPS-Übergaben zwischen vorgeschalteten Waschmaschinen, Entpyrogenisierungstunneln und dem sterilen Eintrittspunkt bewerten. Fläschchen müssen reibungslos von der Kühlzone des Tunnels direkt in die Abfüllumgebung der Klasse A gelangen, ohne sich anzusammeln oder zu verklemmen.
Die nachgelagerte Integration birgt die gleichen Risiken. Der Transfer gefüllter Fläschchen zu Verschließstationen erfordert Präzision. Das System muss die vollständige Einfügung für flüssige Produkte oder die teilweise Einfügung für die Lyophilisierung bewältigen. Alu-Verschließstationen müssen die Partikelerzeugung bewältigen. Sie nutzen häufig eine lokale Absaugung, um Aluminiumstaub von der sterilen Zone fernzuhalten. Die automatisierte Etikettierung muss mit dem Abfüller Schritt halten.
Ein Linienengpass entsteht, wenn die Leistung der Abfüllmaschine die nachgelagerten Etikettier-, Sekundärverpackungs- oder Kartonierungskapazitäten übersteigt. Stautische bieten Pufferzonen. Eine wirklich optimierte Linie synchronisiert die Geschwindigkeit jedes Einheitsvorgangs vom Glaswaschen bis zur endgültigen Palettierung.
Ausfallzeiten bei der Umstellung wirken sich erheblich auf die betriebliche Effizienz in Mehrproduktanlagen aus. Auftragsfertigungsorganisationen (Contract Manufacturing Organizations, CMOs) können es sich nicht leisten, dass Produktionslinien zwischen den Produktläufen tagelang stillstehen. Eine schnelle Umstellung erhöht direkt die verfügbaren Produktionsstunden und die Gesamtleistung der Anlage.
Werkzeuglose Umrüstsysteme nutzen Schnellspannmechanismen anstelle von Bolzen und Schrauben. Farbcodierte Wechselteile helfen dem Bediener, schnell die richtigen Komponenten für bestimmte Fläschchengrößen zu identifizieren. Durch rezeptgesteuerte HMI-Anpassungen werden Förderbandbreiten, Pumpenhublängen und Düsenhöhen auf Knopfdruck automatisch neu positioniert. Dadurch werden manuelle Kalibrierungsfehler vermieden.
Die Handhabung verschiedener Behältergrößen auf einer einzigen Maschine erfordert eine robuste Technik. Ein System, das sowohl 2-ml- als auch 100-ml-Fläschchen verarbeitet, benötigt einstellbare Handhabungsteile und austauschbare Dosierpumpen. Der Transportmechanismus muss winzige, instabile Fläschchen ebenso gut sichern wie große, schwere Flaschen.
Der Trend zu Multi-Use-Combo-Plattformen geht auf den Bedarf nach extremer Flexibilität ein. Modulare Maschinen verarbeiten verschachtelte Fläschchen, Spritzen und Kartuschen auf derselben Plattform. Bediener tauschen minimale, schnell umrüstbare Komponenten aus, um das Format zu wechseln. Dieses Design maximiert die Anlagenauslastung für Einrichtungen, die vielfältige Produktportfolios mit geringem Volumen verarbeiten.
Automatisierte Clean-in-Place- (CIP) und Sterilize-in-Place-Funktionen (SIP) eliminieren das Risiko manueller Eingriffe. Bediener müssen die sterile Grenze nicht mehr durchbrechen, um Flüssigkeitswege zu demontieren und zu reinigen. Automatisierte Zyklen zirkulieren Reinigungsmittel, WFI (Wasser für Injektionszwecke) und reinen Dampf durch das System. Dies gewährleistet eine wiederholbare, validierte Sterilität.
Minimieren Sie Toträume, in denen Flüssigkeit während des Reinigungszyklus stagnieren kann.
Verwenden Sie Edelstahl 316L für alle produktberührenden Oberflächen.
Sorgen Sie für spaltfreie Oberflächen und nutzen Sie Orbitalschweißen an allen Flüssigkeitswegverbindungen.
Sorgen Sie für ein angemessenes Gefälle, damit das System durch die Schwerkraft vollständig entleert werden kann.
Hygienedesignprinzipien beschleunigen Reinigungsvalidierungsprotokolle, wie z. B. Riboflavintests. Zur Einhaltung gesetzlicher Vorschriften muss sichergestellt werden, dass CIP-Flüssigkeiten effektiv alle Innenflächen erreichen und reinigen.
Die Installation erfordert strenge physikalische Realitäten. Die begrenzte Stellfläche bestimmt oft die Auswahl der Maschine. Sie müssen die Geräte in bestehende HVAC- und Laminar-Flow-Systeme integrieren, um die richtige Luftgeschwindigkeit und die richtigen Druckkaskaden aufrechtzuerhalten. Die Nachrüstung neuer Barrieresysteme wie RABS oder Isolatoren in bestehende ISO 5- oder Klasse-A-Umgebungen erfordert präzise Technik. Sie müssen es vermeiden, etablierte Luftströmungsmuster zu stören.
Die Stellfläche der Maschine muss einen ergonomischen Zugang für den Bediener und Wartungsfreiräume ermöglichen. Abgassysteme für Entpyrogenisierungstunnel und Absaugsysteme für Verschließstationen müssen effizient durch die Anlageninfrastruktur verlaufen. Durch die Raumplanung wird sichergestellt, dass die Ausrüstung in den Reinraum passt, anstatt den Reinraum zu zwingen, sich an die Ausrüstung anzupassen.
Längere Validierungsphasen bergen erhebliche Implementierungsrisiken. Design Qualification (DQ), Factory Acceptance Testing (FAT), Site Acceptance Testing (SAT) und IQ/OQ/PQ-Protokolle erfordern eine strenge Dokumentation und Ausführung. Verzögerungen in einer dieser Phasen verschieben die kommerziellen Starttermine.
Die Auswahl von Anbietern mit robusten lokalen Servicenetzwerken verringert Ausfallzeiten. Ferndiagnosefunktionen ermöglichen es Ingenieuren, Fehler in der SPS-Logik zu beheben, ohne vor Ort sein zu müssen. Umfassende Dokumentationspakete, einschließlich GAMP 5-Compliance und 21 CFR Part 11 Software-Audit-Trails, optimieren den behördlichen Genehmigungsprozess.
Um eine erfolgreiche Gerätebeschaffung und -implementierung sicherzustellen, befolgen Sie sofort die folgenden Schritte:
Erstellen Sie eine detaillierte Benutzeranforderungsspezifikation (User Requirement Specification, URS), in der Ihre genauen Flüssigkeitseigenschaften, Behälterformate und Durchsatzanforderungen aufgeführt sind.
Fordern Sie von den Anbietern produktspezifische Flüssigkeitsdosierungsversuche an, um die Pumpengenauigkeit anhand Ihrer tatsächlichen Flüssigkeiten zu überprüfen, bevor Sie eine Kaufentscheidung treffen.
Planen Sie umfassende Factory Acceptance Tests (FAT) mit ausgewählten Geräteherstellern, um die mechanische Leistung und die Automatisierungslogik vor der Lieferung an den Standort zu validieren.
Überprüfen Sie das lokale Servicenetzwerk und die Ferndiagnosefunktionen des Anbieters, um eine langfristige Betriebsunterstützung zu gewährleisten und zukünftige Ausfallzeiten zu minimieren.
A: Der Standardgenauigkeitsbereich liegt typischerweise bei ±0,5 % bis ±1 %. Hochpräzise Systeme können bis zu ±0,3 % erreichen. Die Genauigkeit hängt stark vom Zielfüllvolumen, der Viskosität der Flüssigkeit und der spezifischen Pumpentechnologie ab, die während des Dosiervorgangs verwendet wird.
A: Die Viskosität bestimmt die Pumpenauswahl. Peristaltische Pumpen eignen sich am besten für wässrige, scherempfindliche Flüssigkeiten wie Biologika. Rotationskolbenpumpen liefern die erforderliche mechanische Kraft, um hochviskose Suspensionen und dichte Flüssigkeiten präzise zu dosieren, ohne zu verstopfen oder an Präzision zu verlieren.
A: EU-GMP-Anhang 1 schreibt strenge Strategien zur Kontaminationskontrolle vor. Abfüllmaschinen müssen in RABS oder Isolatoren integriert sein, das First-Air-Prinzip gegenüber offenen Fläschchen beibehalten und automatisierte Systeme verwenden, um menschliche Eingriffe zu minimieren und absolute Sterilität während der Verarbeitung sicherzustellen.
A: Combo-Plattformen verarbeiten mehrere Behältertypen, wie Fläschchen, Spritzen und Kartuschen, auf einer einzigen Maschine. Sie nutzen modulare Wechselteile, die es den Einrichtungen ermöglichen, schnell zwischen Formaten zu wechseln und so die Geräteauslastung für die Produktion von Kleinserien und personalisierten Medikamenten zu maximieren.
A: IPC-Systeme verwenden Wägezellen, um leere und gefüllte Fläschchen zu wiegen. Das System berechnet die exakte Flüssigkeitsmasse. Automatisierte Rückkopplungsschleifen nutzen diese Daten, um die Pumpenhübe in Echtzeit anzupassen und so Abfüllungen außerhalb der Spezifikation zu verhindern.
A: RABS bietet eine physische Barriere mit Handschuhanschlüssen, ist jedoch für die Sterilität auf den umgebenden Reinraum angewiesen. Isolatoren sind vollständig versiegelte, in sich geschlossene Umgebungen mit integrierten Biodekontaminationssystemen, die unabhängig vom Hintergrundraum eine höhere Sterilitätssicherheit bieten.
