ZP-19D

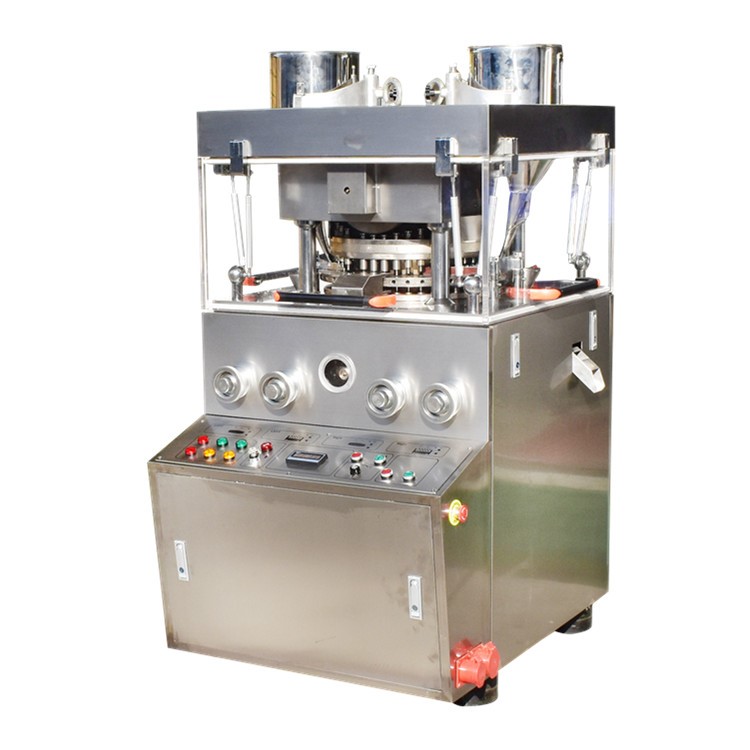

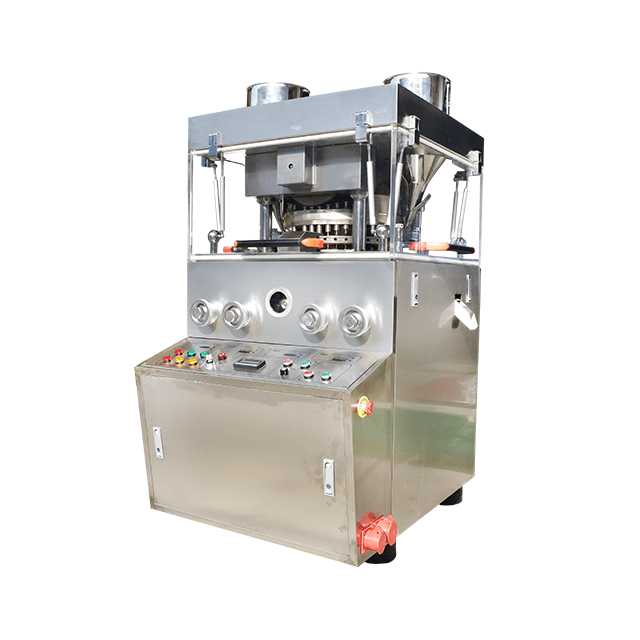

Rotationstablettenpresse
ZP420-19D
Bei dieser Maschine handelt es sich um eine automatisch rotierende und kontinuierlich arbeitende Tablettiermaschine mit Doppelpressung, die körnige Rohstoffe zu runden Tabletten, Buchstabentabletten und speziell geformten, zweifarbigen Tabletten verdichtet.Es wird hauptsächlich zur Tablettenproduktion in der Pharmaindustrie eingesetzt, eignet sich aber auch für Chemie-, Lebensmittel-, Elektronik- und andere Industrieunternehmen.
Hauptmerkmal
1. Die äußere Abdeckung ist vollständig aus Edelstahl geschlossen, und der Innentisch besteht aus Edelstahl, wodurch der Oberflächenglanz erhalten bleibt, Kreuzkontaminationen verhindert werden und die Anforderungen von GMP erfüllt werden.
2. Ausgestattet mit einem Plexiglas-Perspektivfenster ist der Zustand des Tablets sichtbar und die Seitenwände können vollständig geöffnet werden, was die interne Reinigung und Wartung erleichtert.
3. Alle Bedienelemente und Bedienelemente sind übersichtlich angeordnet.
4. Das Frequenzumwandlungs-Geschwindigkeitsregelungsgerät wird zur elektrischen Geschwindigkeitsregelung verwendet, die einfach zu bedienen, drehstabil, sicher und genau ist.
5. Ausgestattet mit einer Überlastschutzvorrichtung kann es automatisch stoppen, wenn der Druck überlastet ist.
6. Implementieren Sie Mechatronik mithilfe von Touch-Tasten und Bildschirmanzeigen.
7. Probieren Sie als Erster die halbautomatische Schmiervorrichtung und die staubdichte Plexiglasvorrichtung oben auf dem Drehteller aus.
8. Das Getriebesystem ist im Öltank unterhalb des Hauptmotors abgedichtet, der eine unabhängige Komponente darstellt
Das ist sicher getrennt und es kommt zu keiner gegenseitigen Verschmutzung. Der Getriebeteil ist im Ölbad eingeweicht, wodurch Wärme und Verschleiß leicht abgeleitet werden können.
9. Ausgestattet mit einer Pulversaugvorrichtung, die den Staub im Pressraum absorbieren kann.
10. Die Verschleißteile wie Oberschiene, Zuführung, Trichter, Übertragungsschnecke, Pulvermessgerät usw. haben eine gemeinsame Struktur mit ZP33-Produkten, was der Standardisierung, Verallgemeinerung und Serialisierung förderlich ist.
Die wichtigsten technischen Parameter
Modell | ZP420-19D |
Schlagnummer | 19 |
Max.Druck (Kn) | 120 |
Max.Pressdurchmesser (mm) | 40 |
Max.Fülltiefe (mm) | 30 |
Maximale Tablettendicke (mm) | 15 |
Drehtellergeschwindigkeit (R/M) | 0-20 |
Produktionskapazität (Tabletten/Stunde) | Eine Farbe 45000, zwei Farben 22500 |
Motorleistung (kW) | 5.5 |
Abmessungen (mm) | 1250×980×1650 |
Gesamtgewicht (kg) | 1850 |
Liste der wichtigsten elektrischen Konfigurationen
Name | Modell | Hersteller |
Motor | 5,5°C/6°C | Shanghai Henglie |
Wandler | P/N 132F0028 | Danfoss, Dänemark |
Schütz | 3TB40-22-0X | Siemens |
Relais | MY4N-J24VDC | Omron |
Thermorelais | JR36B-20 | Shanghai Huatong |
Magnetisches Vorschaltgerät für Leuchtstofflampen | BPL9W220VB2SC | Philips |
Kleiner dreiphasiger Leistungsschalter | D247-63 | Shanghai Huatong |
Not aus | AR22V2R-11R | Fuji, Japan |
Schlüsselschalter | AR22JR-3A11A | Fuji, Japan |
Kontrollleuchte | DR22E3L-E4G | Fuji, Japan |
Endschalter | LX19-001 | Shanghai Huatong |
Abluftventilator | FK3321.100 | Shanghai Leipu Electric |
Steuertaste | LAY7 | Shanghai Huatong |
Schalter | Beispiel für die Anpassung an die Maschine 40:1×19 | Fabrik für Handrad-Umdrehungsmesser in Shanghai |
Echolot | AD16-22SM/R | Zweite industrielle Elektrofabrik in Shanghai |
Klemmenblock | TD1530/Kupfer -10 | Shanghai Xintong |
Maschinenmaterialliste
Name | Material | Oberflächenwärmebehandlung Härte |
Drehscheibe | 1QT500-7Gusseisenherstellung (Standardkonfiguration) 245#hartverchromt Stahl (optional) 3SS304Edelstahlplatte (optional) | NEIN |
Materialien für Mittelwelle und Antriebswelle | GB/T3077-1999 spezifiziert 40CrMedium Carbon legierter Baustahl | NEIN |
Hauptantriebsschneckengetriebe | GB/T1176-1987 spezifizierte ZQSn10-1Tin-Bronze | Die Härte der Oberflächenwärmebehandlung beträgt HRC45-48 |
Schneckengetriebe | GB/T3077-1999Spezifiziert 40Cr mittlerer Kohlenstoff Legierungsstruktur | Die Härte der Oberflächenwärmebehandlung beträgt HRC45-48 |
Druckrad | GB/T1222-1984 spezifizierte GCr15High Carbon Chromlagerstahl | Die Wärmebehandlungshärte des Äußeren Die Oberfläche der Andruckrolle beträgt HRC60-62 |
Schienenführung | usdGB/T1222-1984 Spezifiziertes GCr15High Carbon Chromlagerstahl | Die Oberflächenwärmebehandlung Die Härte der Stahlführungsschiene in Kontakt mit dem Stempel beträgt: HRC58-62 |
Feeder | Zinnbronze ZQSn6-6-3, Verchromung | NEIN |
Schreibtisch Mitte Platte | nicht niedriger als GB9439-1998 spezifiziert HT200cast Eisen | NEIN |
Hauptmaterial | nicht niedriger als GB9439-1998 spezifizierter HT200-Guss Eisenherstellung | NEIN |
Trichter | Edelstahl (OCr18Ni9) | NEIN |
Panel-Gehäuse | Edelstahl (OCr18Ni9) | NEIN |
Abdeckung des oberen Andruckrollenrahmens | Edelstahl (OCr18Ni9) | NEIN |
